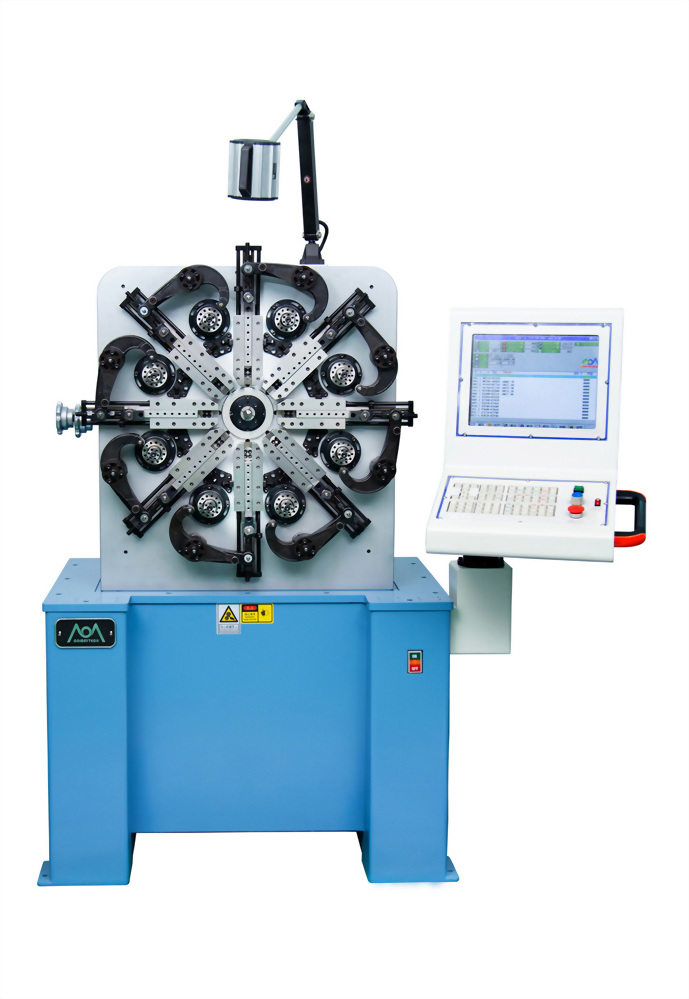

ODM-2000 CNC彈簧成型機

歐迪美ODM-2000是為一款萬用型彈簧成型機,藉由凸輪的安排以控制各個刀具/滑座動作時機,並將彈簧各個部位逐步成形。ODM-2000使用的刀具、凸輪與軸心亦與市面上主流彈簧機規格相同,讓客戶能快速導入設備應用生產。
型號 : ODM-2000

歐迪美ODM-2000是為一款萬用型彈簧成型機,藉由凸輪的安排以控制各個刀具/滑座動作時機,並將彈簧各個部位逐步成形。ODM-2000使用的刀具、凸輪與軸心亦與市面上主流彈簧機規格相同,讓客戶能快速導入設備應用生產。

+ 標準配備3軸工業電腦主機,最高可擴充至8軸應用 + 標準配備日本山洋電機 + 可自動同步執行第三加工座 + 高精度送線機構

型號

ODM-2000

線徑範圍

0.2 mm ~2.0 mm

滑座行程

60 mm

最小送線值

0.01 mm

送線速度

0~90 M/min

單行最大送線值

99999.99 mm

最大外徑

45 mm

最大足長

60 mm

最大轉心值

360°

最小轉心值

0.1°

凸輪速度

0~99 RPM

最大凸輪值

4000 格

最小凸輪值

1 格

電源

3相交流 220V

機器尺寸/重量

1650mm X 深900mm X 高1950mm / 800kgs

工業級電腦

3軸伺服控制系統 (可擴充至8軸)

5 軸伺服控制系統

1 * 送線系統

1 * 軸芯旋轉

1 * 凸輪軸

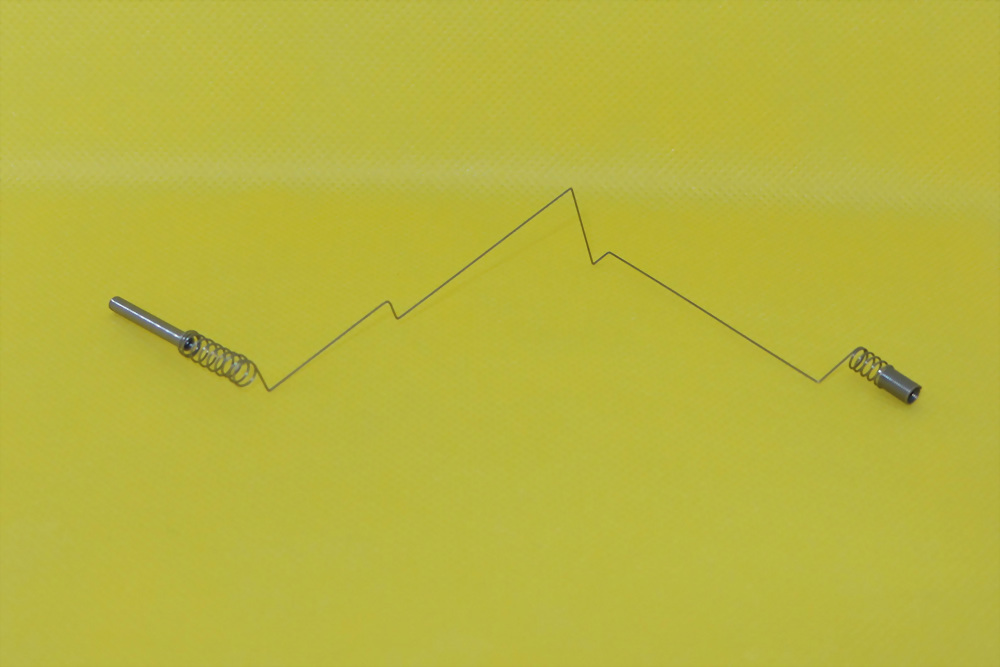

spring-machine-finished-product-25 spring-machine-finished-product-26 spring-machine-finished-product-27 spring-machine-finished-product-28 spring-machine-finished-product-29 spring-machine-finished-product-30
