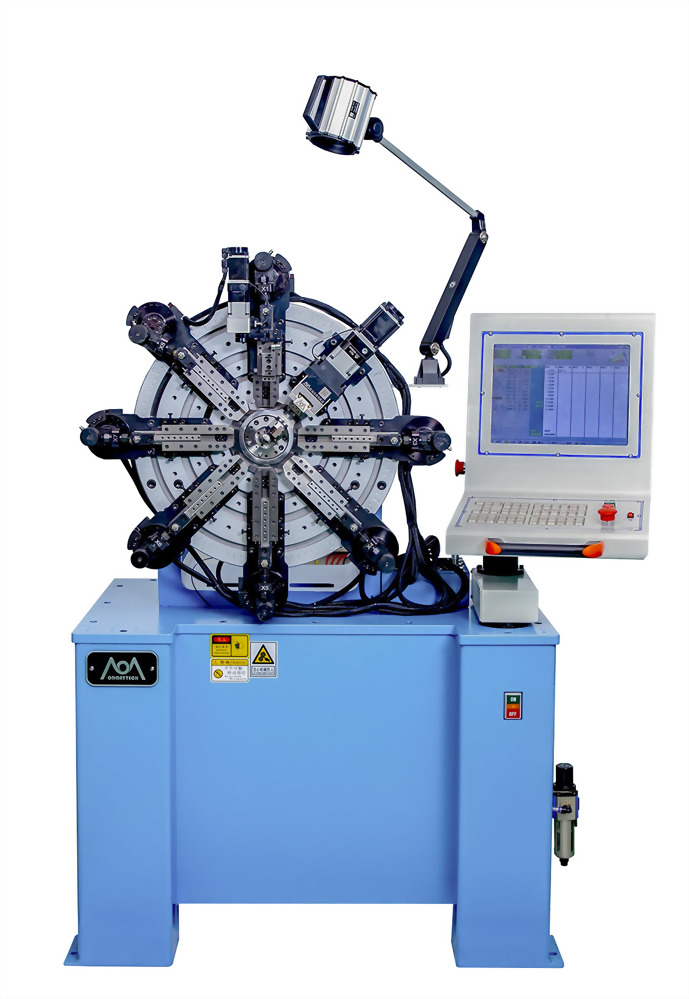

全伺服精密彈簧成形機 - FP-S1008

本設備為全伺服精密彈簧成型機,配備全伺服滑座,省去了傳統機械式凸輪調整的困擾,搭配專利設計的快啄裝置與獨立旋轉機構,可徹底實現細線加工的穩定性並提高稱產效率。同線徑的扭簧、壓簧、雙扭簧、異形彈簧等,可同時共用一台設備,省去重複調機時間,提高生產效率。
型號 : FP-S1008

FP-S1008

簡介:
本設備由全伺服控制, 操作靈活方便,專業生產0.1‐0.8線徑各種類型的彈簧,專利設計軸芯與折角模組分開獨立傳動並互相配合的雙傳動結構,可360度任意空間角度快速折角、切刀、繞圈功能,配合自由滑座可左右移動及折角的功能,實現同線徑的扭簧、壓簧、雙扭簧、異形彈簧等,同時共用一台設備,通過調取檔案編號即可開機生產,省去重複調機時間,提高生產效率



功能特點:

● 360°旋轉折角功能
通過修改360旋轉刀具模組的旋轉角度的位置, 實現360度任意空間角度快速折角,也可作繞圈切刀使用。

● 與軸心獨立作動的快啄裝置,完美實現細線成形時所需求的速度與穩定性
平移滑座
能同時生產不同旋向彈簧並可折角,生產雙扭簧、異形、多折角彈簧特別方便
● 省去調機時間,提高效率20%‐200%
一體式送線結構 細線經精度與穩定性更高
只要線徑不變,調入的產品就會記憶起來,下次生產不用架機,調取檔案程式即可生產。

● 實現同線徑彈簧不拆機
線徑相同的各類彈簧可同時調入一台設備裡面,通過讀取檔案編號即可開機生產。

● 代替轉線功能,穩定性更好
360旋轉刀具模組能跟隨彈簧成型的軌跡快速跟進完成加工動作


型號

FP-S1008

加工線徑範

0.1 ~ 0.8 mm

滑座行

0.01 ~ 70.00 mm

送線長

0.01 ~ 99999.99mm

送線速

0 ~ 90 m/min

簧體最大外

50 mm

簧體最大足

50 mm

轉心角

±0.1 ~ ±360.0°

工作電

三相交流 220V

機器尺寸

()1450mmx()750mmx()1650 mm

機器重量

625 Kg

工業級電

京微伺服控制系統 (最大16)

標準配置12

(可擴充至16)

7 x 伺服滑座

1 x 送線系統

1 x 軸芯旋轉

1 x 快啄旋轉裝置

1 x 快啄折角裝置

1 x平移滑座

選配表

單捲曲(S)

單外模捲曲裝置

平移滑座(M)

單功能:左右平移

平移滑座(M1)

雙功能:平移加扣壓動作

線控遙控器

電子手搖輪可便於技術員設定彈簧時慢速操作使用

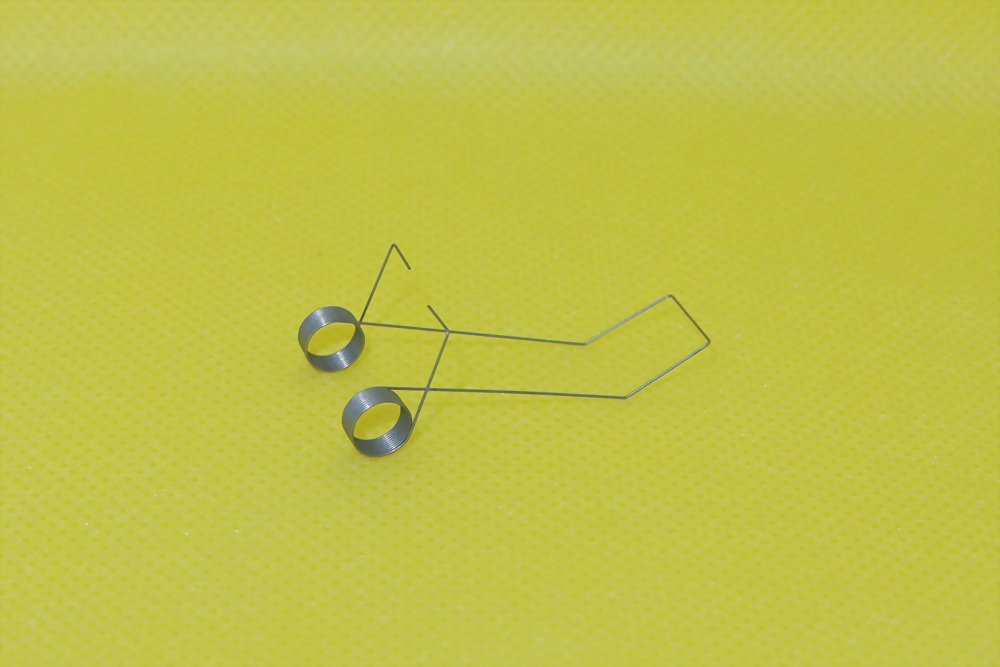

spring-machine-finished-product-10 spring-machine-finished-product-6 spring-machine-finished-product-7 spring-machine-finished-product-8 spring-machine-finished-product-9 spring-machine-finished-product-11
